使用频谱分析仪测量二代身份证阅读器
发布时间：2011-7-25 发布者：成都圣博润
发布时间：2011-7-25 发布者：成都圣博润

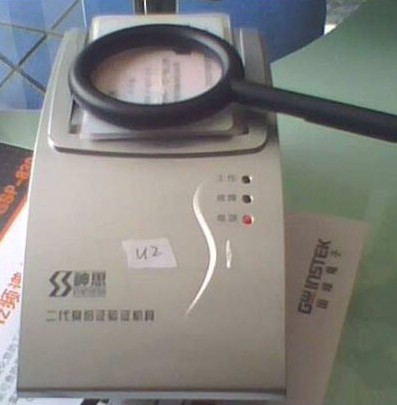

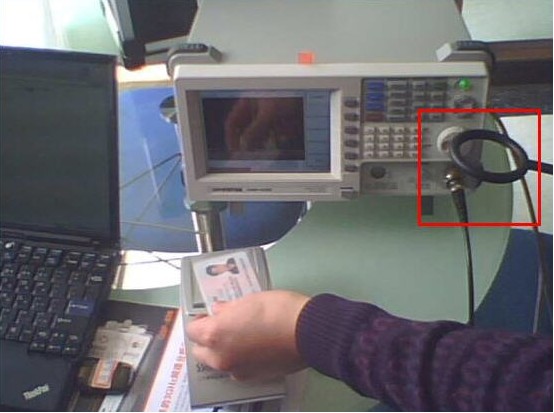

由于二代身份证阅读器工作时不间断向空间发射RF，因此只要使用频谱仪和普通RF天线即可直接测量阅读器的信号。为了避免空间杂讯的影响，可使用环形近场天线。将环形天线连接到频谱仪RF输入端(如图1)，再将环形天线接收断靠近读卡器感应区(如图2)，这样就构成一套简单易行的RFID读卡器测试系统。
图1
图2
图1
图2

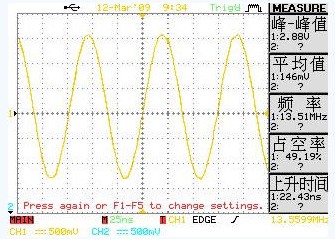

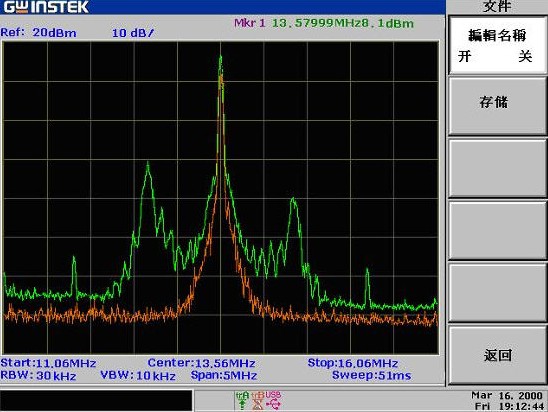

当阅读器上不放置二代身份证卡片(阅读器不读卡)时，阅读器持续向空间发射13.56MHz，功率15dBm的RF信号，如图3红色曲线所示。该RF信号也可用示波器观察到，如图4所示。
图3
图4
当将二代身份证卡片(Tag)放置在读卡器感应区，Tag感应到读卡器RF发射信号的电磁场，凭借感应电流所获得的能量向读卡器返回存储在芯片中的信息，返回信号是一个载波13.56MHz的双边带调制信号。读卡器读取信息并解码后，送至中央信息系统进行有关数据处理，读取速度为每秒一次。
